产品简介
DLP4710B是基于TI 0.47寸DMD开发的一款光投影模块。DLP4710微镜采用正交阵列显示，相邻像素间距5.4um，光控制模块设计使用DLPC3479和DLPA3005芯片组，可以为用户提供1920*1080p高分辨率、高亮度、小体积的解决方案。支持一个可配置的输入触发器和两个可配置的输出触发器，以便同步摄像头、传感器或其他外围设备。单通道光源设计，能有效提高光源利用率；同轴0偏移光路、全玻璃光学镜片和全金属的结构设计，适用于3D扫描，医学成像和自动光学检测。性能描述
| 型号 | DLP4710B | ||||
| DMD | TI 0.47〃1080P DMD | ||||
| 分辨率 | 1920x1080 | ||||
| 画面比例 | 16:10 | ||||
| 光源 | 460nm蓝色LED/White LED | ||||
| 亮度 | 400lm@ White LED | ||||
| 镜头焦距 | 8mm | 13.5mm | 18.5mm | ||
| 投射比 | 0.75:1 | 1.25:1 | 1.75:1 | ||
| 畸变 | <0.6% | <0.5% | <0.1% | ||
| Offset | 0% | ||||
| 对比度 | 800:1 | ||||
| 画面均匀性 | >90% | ||||
| 工作距离 | 150mm-2000mm | ||||
| 供电 | 12v7A | ||||
| 功率 | 50W / 70W | ||||
| 接口 | USB、Mini HDMI | ||||
| 尺寸 | 148.7mm*130mm*53.6mm | ||||
| 重量 | 825g | ||||
控制板规格
- 使用TI DLPC3479数字控制器- 适用于DLP4710（.47 1080p）TRP DMD的2xDLPC3479显示和光控制
显示功能
- 最大支持1080p的输入图像大小- 输入帧速率可达60Hz（2D和3D）
- 24位输入像素接口支持
---并行或BT656接口协议
---高达150MHz像素时钟
- 高达1440Hz（1位）和180Hz（8位）的高速图形速率
- 64Mb外部flash，可以存储超过1000个图形
- 一个可配置的输入触发器
- 两个可配置的输出触发器
- USB、Mini HDMI接口
- 板载0-16A电流的LED驱动器

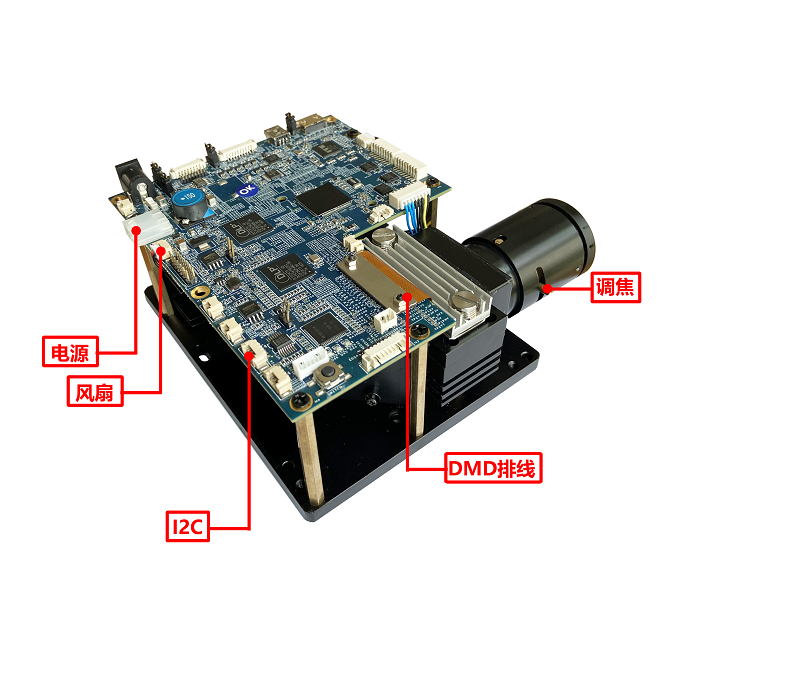

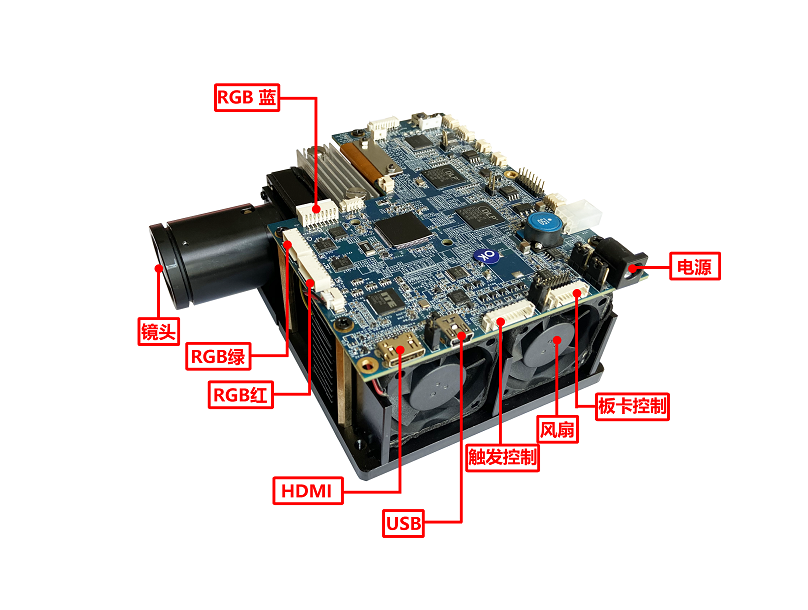

接口示意
应用领域
- 移动式高清投影仪
- 3D机器视觉
- 3D生物特征识别
- 3D扫描仪（3D相机，3D重建，AR/VR，牙科扫描仪）
- 曝光（3D打印，激光打标）
